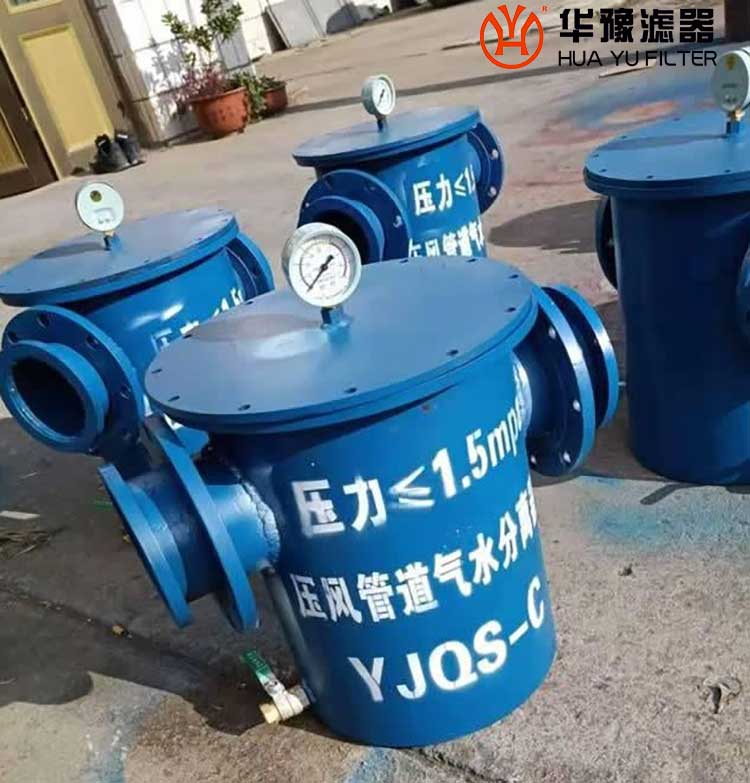

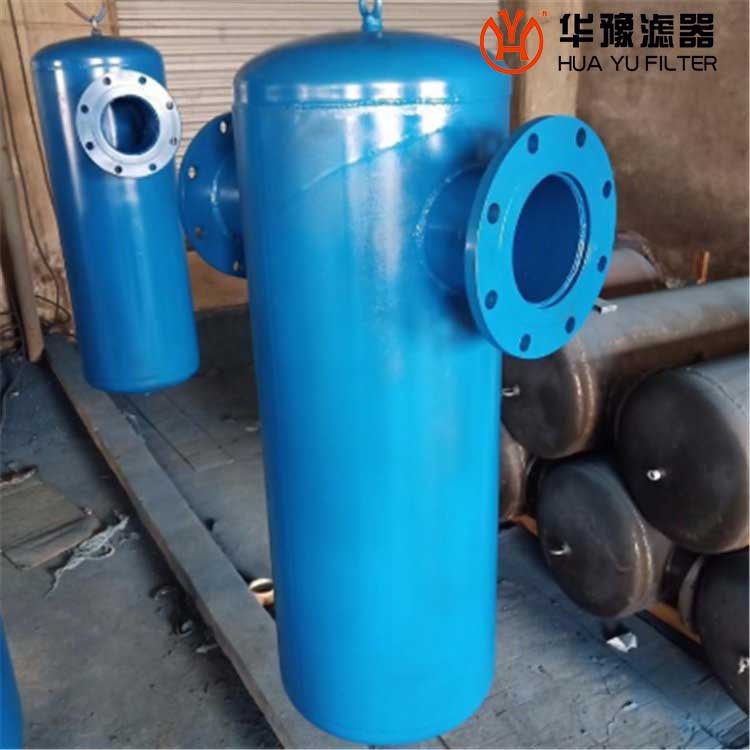

一、旋風式氣液分離器設備概述：

    氣液分離器又名氣水分離器、汽水分離器、油水分離器，主要用于壓縮空氣、蒸汽、甲烷等介質的除水除油，根據結構不同可分為離心式、擋板式、離心加擋板式等1、旋風式氣液分離器適用范圍：不能用濾芯式的情況（壓力0.8MPa工況）、負壓介質、天然氣、蒸氣、壓縮空氣等氣液分離工況。2. 旋風式氣液分離器特點：液體分離率80，壓降1，自動輸水閥自動排水，日常基本上無需維護操作。

二、旋風式氣液分離器工作原理：氣液混合介質由進口方向進入設備殼體，開始沿著殼體內壁和螺旋葉片行成的螺旋通道旋轉下行，在此過程中比重較大的液體在重力和旋轉離心力共同作用下沿螺旋通道內壁下行并逐步聚集增多。當介質到達分液板時，分離出來的液體沿殼體內壁下行到分液板下腔體，進入自動排水器排出；氣體則上行，通過出口管進口進入出口管，最后除凈液體成份的介質由出口進入下工段。

三．旋風式氣液分離器技術參數       設計壓力  1．6MPa水壓試驗壓力 2．25 MPa設計溫度  80腐蝕裕度  1mm 分離效率  99
