華豫供應精密過濾器濾芯20HA/A壓縮空氣除雜

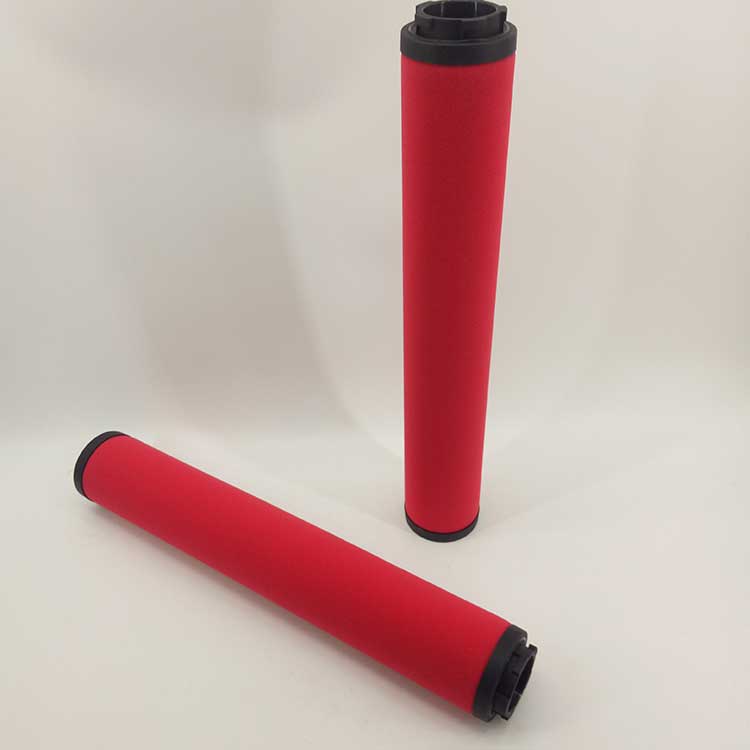

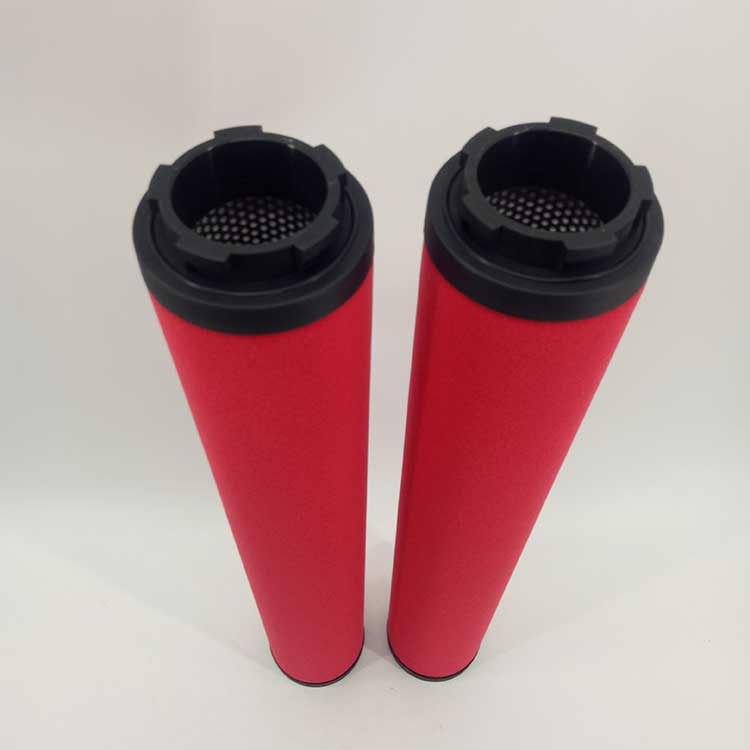

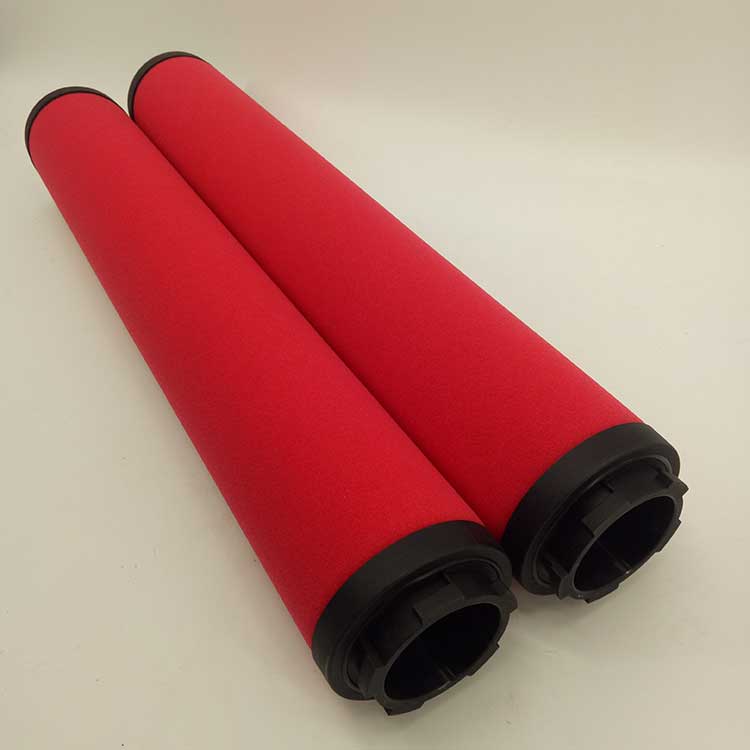

供應精密過濾器濾芯20HA/A壓縮空氣除雜

壓縮空氣精密過濾器濾芯是凈化壓縮空氣的核心部件，核心作用是分級去除顆粒、油霧、水汽、油蒸氣，精度覆蓋0.01μm～25μm，適配 ISO 8573?1 不同潔凈度等級。
一、核心過濾原理（5 大機制）
篩分效應（表面攔截）：濾材孔隙直接阻擋大于孔徑的顆粒（如 5μm 粉塵），精度需≤目標顆粒 1/3。
深層攔截（沉積效應）：顆粒進入纖維層內部，經碰撞、沉降被捕獲，適合 0.1?5μm 顆粒。
慣性碰撞：高速氣流中顆粒因慣性撞擊纖維，斯托克斯數 Stk>1 時效率顯著。
擴散效應（布朗運動）：0.01?0.1μm 超微顆粒無規則運動碰撞纖維，捕獲率可達 99.97%。
吸附效應：活性炭 / 特殊材料吸附油蒸氣、異味，比表面積 500?1500m2/g。
二、濾芯分級與選型（主流等級）
1. 按精度 / 功能分級（行業通用）
等級 過濾精度 主要功能 殘余油分 典型應用
Q 級（預過濾） 5?25μm 大顆粒、液態水油 ≤5ppm 空壓機后、冷干機前
P 級（初過濾） 1?3μm 中顆粒、油霧 ≤1ppm 一般氣動設備、噴涂前
S 級（精過濾） 0.01?0.1μm 微油霧、細顆粒 ≤0.01ppm 精密儀器、電子、醫療
C 級（活性炭） 0.01μm + 吸附 油蒸氣、異味 ≤0.003ppm 食品、制藥、呼吸用氣
2. 按材質分類
玻璃纖維（主流）：梯度孔徑，精度 0.01?5μm，壓降小、效率高，適配 S/P 級。
不銹鋼燒結網：耐高溫、耐腐蝕，精度 10?50μm，用于預過濾 / 高溫工況。
活性炭：吸附油蒸氣、異味，C 級專用，不可水洗，壽命短。
PTFE 膜：疏水、耐化學，精度 0.01μm，適合強腐蝕 / 潔凈場景。
三、結構與關鍵參數
1. 典型結構（圓柱形）
外護網：鍍鋅 / 不銹鋼，支撐、防變形。
梯度濾層：外層粗、內層細，先大后小攔截，延長壽命。
內支撐：保證氣流均勻、防吸扁。
密封：硅膠 / 氟膠圈，確保無旁通。
2. 核心參數
過濾精度：0.01μm（超精）、0.1μm、1μm、3μm、5μm、25μm。
殘余油分：0.001?5ppm（C 級）。
初始壓差：0.2?0.3bar，允許壓差 ≦0.6?0.7bar（超壓必換）。
工作溫度：常規?20℃～65℃，高溫型可達 120℃。
更換周期：常規 2000?4000 小時；惡劣工況 1000 小時；活性炭≤2000 小時。
