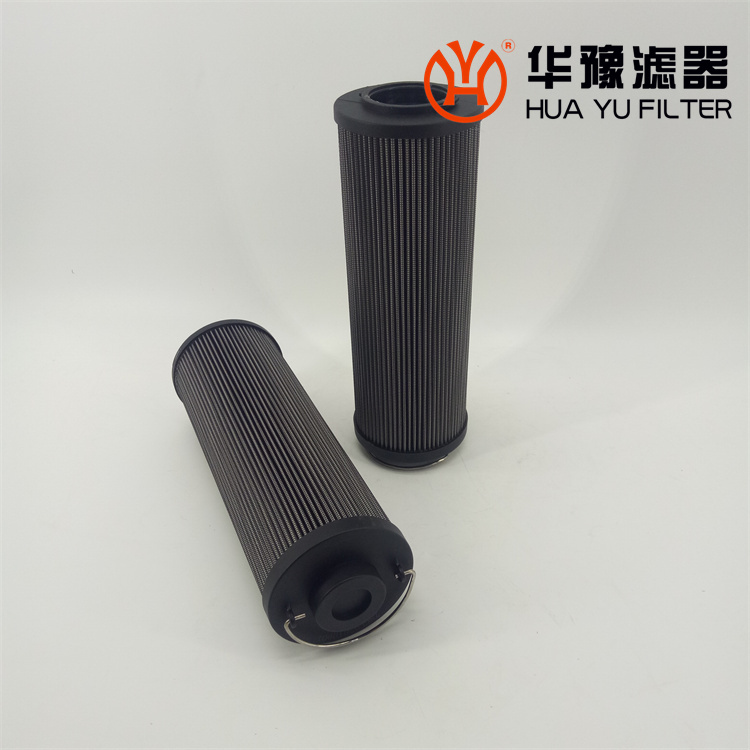

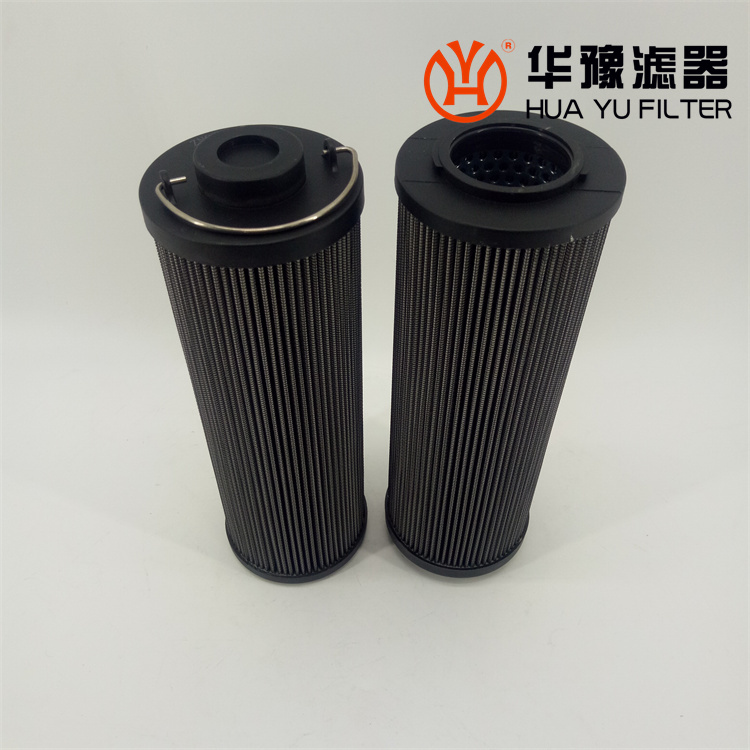

華豫電廠稀油站雙筒過濾器ZNGL02010901

華豫濾器 電廠稀油站雙筒過濾器ZNGL02010901

對電廠稀油站雙筒過濾器ZNGL02010901風電潤滑油濾芯過濾芯過濾效率的計算一般按以下步驟:

(1)根據微粒的大小和流經液壓濾芯速率的快慢，確定各種微粒捕集效應中起主要作用的一種或幾種(一般只考慮攔住、慣性和擴散效應。

(2)計算孤立單根纖維的捕集效率，液壓濾芯即攔住、慣性和擴散捕集效率。

(3)計算出孤立的單根纖維在幾種捕集效應共同作用下的總捕集效率.

(4)計算纖維的非均勻分布對單根纖維捕集效率的修正。

(5)計算炭化微米木纖維過液壓濾芯的總捕集效率。

液壓油濾芯特點

1、分高壓段用、中壓段用、回油段用和吸油段用

2、分高中低精度等級。

2—5um為高精度，

10—15um為中等精度，

15—25um為低精度。

3液壓濾芯增大過濾面積，一般濾層部分折成波紋狀，液壓濾芯打褶高度一般在20㎜以下

4、液壓濾芯承受壓差一般在0.35—0.4MPa，但個別特殊濾芯，要求承受高壓差，要求承受32MPa，甚至42MPa等同系統壓力。

5、承受溫度，有的要求達到135℃2

對濾芯的要求

1、強度要求，制作完整度要求、承受壓差、承受安裝外力、承受壓差交變載荷

2、通油的順暢度要求，流量阻力特性

3、耐一定的高溫，與工作介質相容

4、濾層纖維不能位移和脫落

5、成承載較多的污物

6、高空及寒冷地區使用正常

7、耐疲勞，交變流量下的疲勞強度

8、濾芯本身清潔度要達標

3測試標準

（1）ISO 2942液壓傳動-濾芯-結構完整性的測定

（2）ISO 16889液壓傳動-過濾器-測定過濾特性的多次通過法

（3）ISO 3968液壓傳動-過濾器-壓降流量特性的測定

（4）ISO 3724液壓傳動-濾芯-流動疲勞特性的測定

（5）ISO 3723液壓傳動-濾芯-軸向載荷試驗方法

（6）ISO 2943液壓傳動-濾芯-材料與液體相容性的驗證

（7）ISO 2941液壓傳動-濾芯-抗破裂性的驗證
