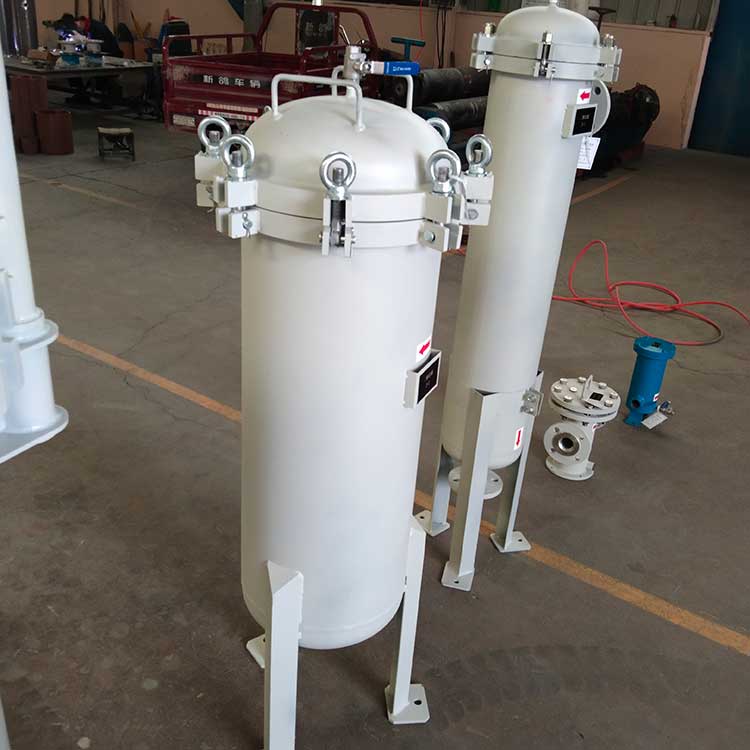

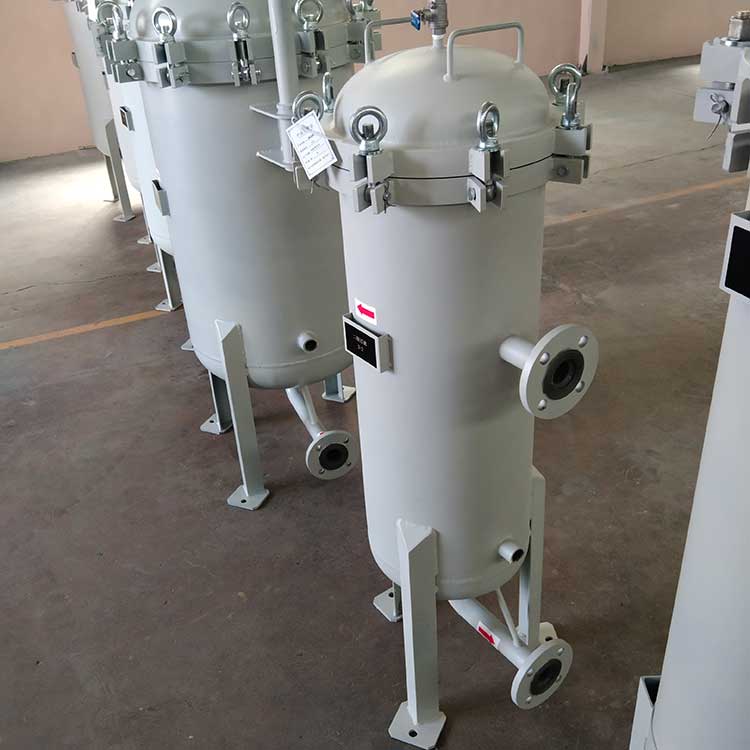

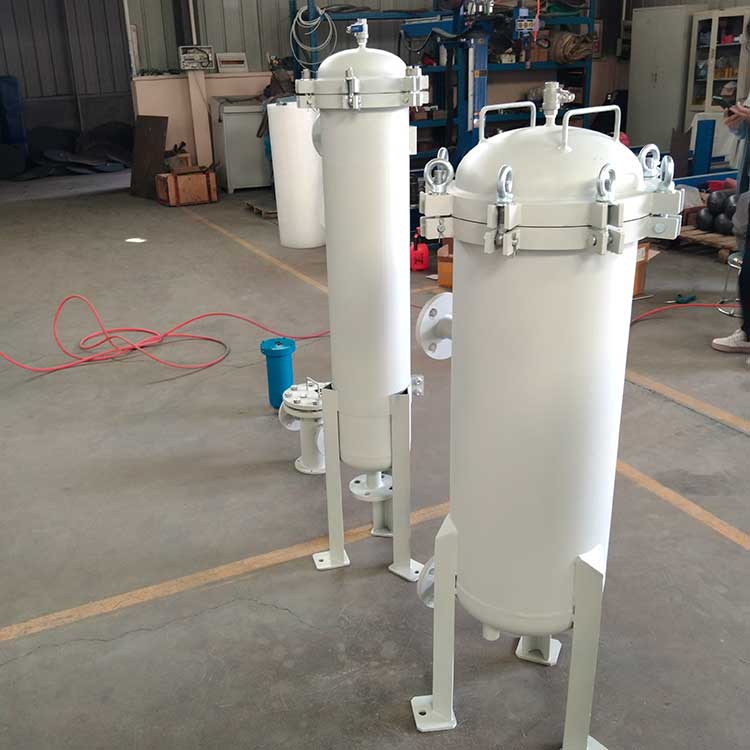

華豫供應油過濾器系統二級過濾2-2過濾器20微米-內置四支油濾芯

供應油過濾器系統二級過濾2-2過濾器20微米-內置四支油濾芯

油過濾系統是液壓、潤滑、齒輪油、變壓器油、機油系統的核心污染控制部件，工業界統計：80% 以上液壓 / 潤滑系統故障由油液固體污染導致。下面從原理、結構、分類、精度、安裝、選型、維護、污染標準全套整理。
一、系統定義與核心作用
油過濾系統：通過物理攔截、吸附、分離，去除油液中固體顆粒、水分、膠質、氧化物、空氣，維持油液清潔度、黏度、潤滑性能，保護泵、閥、馬達、軸承、油缸等精密元件。
主要污染物

固體顆粒：金屬磨損屑、灰塵、鑄造砂、焊渣、纖維、密封碎屑
水分：游離水、乳化水、溶解水（腐蝕、乳化、添加劑失效）
化學污染物：油氧化酸化物、膠質、積碳、燃油稀釋
空氣氣泡：氣蝕、噪音、響應變慢、油液氧化加速

系統核心價值
減少磨粒磨損、防止閥芯卡滯、泵拉傷、軸承失效
延長油液使用壽命 2~5 倍
降低維修停機、降低換油成本
穩定系統壓力、流量、控制精度

二、油過濾器系統完整組成（標準成套）
一套完整油過濾系統包含以下部件：
濾芯（濾材）：核心過濾元件，攔截雜質，決定精度與效率
濾殼 / 濾筒：承壓殼體、進出口、密封、安裝接口
壓差發訊器（堵塞報警器）：監測濾芯進出口壓差，堵塞報警
旁通單向閥（溢流閥）：濾芯完全堵塞時打開旁通，防止系統斷油、泵吸空
進 / 出油管路、接頭、密封件
輔助：冷卻、加熱、脫水、真空脫氣、磁性吸附、循環泵（移動式濾油機）

三、過濾原理與關鍵性能指標
1. 過濾原理
表面過濾：雜質攔截在濾材表面（金屬網、線隙），易清洗、容污小
深層過濾：雜質進入濾材內部孔隙（玻纖、折疊紙、燒結氈），精度高、容污量大、效率高（主流工業用）
輔助：磁性過濾（吸鐵屑）、凝聚脫水、真空脫氣、離心分離

2. 核心技術參數（必須看懂）
（1）過濾精度（μm 微米）
濾芯最大可攔截顆粒直徑，越小越精密：
粗濾：≥25μm：吸油口保護泵，攔截大顆粒
普通精濾：10~20μm：常規液壓、潤滑系統
精密過濾：3~5μm：伺服閥、比例閥、高精度液壓站
超精濾：1μm 以內：變壓器油、精密液壓、絕緣油凈化
（2）過濾比 β 值（國標 / ISO 標準，最重要）
過濾前＞顆粒數過濾后＞顆粒數
β?≥200 → 過濾效率≥99.5%
β?≥1000 → 效率≥99.9%（伺服系統強制要求）
只看 μm 不看 β 值 = 無效過濾
（3）額定流量、額定壓力、壓降
正常工作壓差一般 **＜0.3MPa**；壓差＞0.5~0.8MPa 判定堵塞，需更換濾芯。
（4）容污量：濾芯可容納雜質總量，決定使用壽命。

四、濾材（濾芯材質）分類及用途
表格濾材類型精度耐壓特點適用場景金屬編織網20~200μm極高可清洗、耐高溫、強度高吸油粗濾、前置保護線隙式30~100μm中高通流大、易堵低壓回油粗濾紙質折疊10~30μm中便宜、一次性發動機機油、普通液壓玻璃纖維深層1~20μm高高精度、高效率、容污大工業液壓精濾（主流）燒結金屬粉末3~40μm極高耐高溫、抗沖擊高壓、高溫工況磁性濾芯--專門吸附鐵磁性磨屑液壓泵、齒輪箱輔助

五、按安裝位置分類（液壓系統四大布置方式）
系統過濾采用多級組合過濾，單一濾芯無法滿足全部要求：
1. 吸油過濾器（泵入口）
位置：油箱→液壓泵吸口
精度：80~180μm 粗濾
作用：保護液壓泵，攔截大顆粒，嚴禁高精度（吸空、吸阻力過大燒泵）
結構：網式、自吸式、帶旁通

2. 壓力管路過濾器（高壓過濾）
位置：泵出口、高壓管路
精度：10~25μm
作用：保護閥組、馬達、油缸；耐壓高（1.6/6.3/21/31.5MPa）
必須帶旁通閥 + 壓差報警

3. 回油過濾器（油箱入口）
位置：系統回油→油箱
精度：5~10μm 精濾
作用：過濾系統內部磨損雜質，是系統最主要精濾；低壓、通流大、性價比高

4. 旁路 / 離線過濾（獨立循環濾油）
不從主油路走，單獨小泵循環油箱油液
精度：1~3μm 超精
作用：油液深度凈化、除水、延長油壽命；主系統不停機凈化
