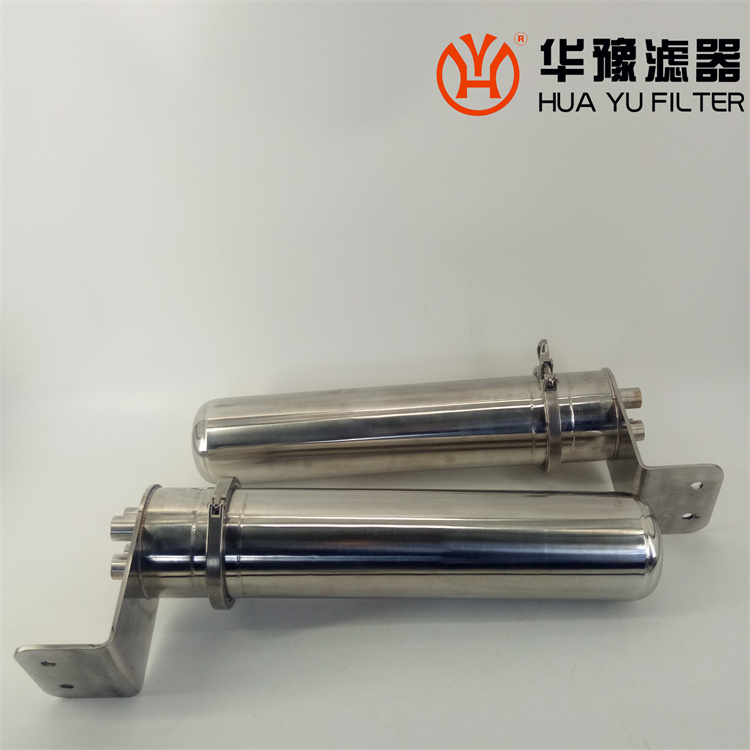

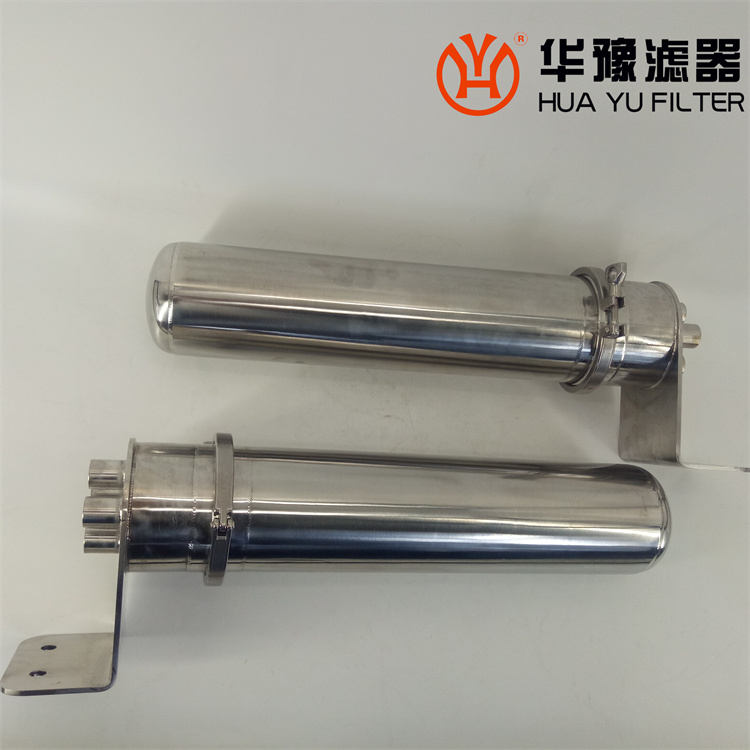

華豫水電廠取樣冷卻器QYL-2010高效冷卻器

水電廠QYL-2010高效冷卻器

一、 QYL-2010高效冷卻器用途:QYL-2010高效冷卻器系列筒形冷卻器用于對高溫水汽樣品進行熱交換，提供合適溫度水汽樣品。二、QYL-2010高效冷卻器 產品規格及結構特點

QYL-2010高效冷卻器分為型單盤管預冷卻和雙盤管高效冷卻器兩種結構形式：

QYL-2010高效冷卻器器一般配套使用，前者用于一級冷卻，后者用于二級冷卻。QYL-2010高效冷卻器：冷卻水從底部切向進水，冷卻水由下而上，待冷卻樣水沿螺旋管由上至下冷卻水和樣水的流向相反，兩者進行逆向熱交換。盤管內設置壓水擋板，確保冷卻水的液面到達內膽的法蘭下面。該系列冷卻器與上法蘭進出水的筒形冷卻器相比具有重量輕，拆卸維護方便等優點。QYL-2010高效冷卻器（φ14×3）預冷卻器的樣水管壁厚達3mm，所以該冷卻器用于高溫測點的一級冷卻時能承受樣水與冷卻水之間很高的溫差，使用壽命長。經過前面GN01A型冷卻器的冷卻后，樣水的溫度一般可降低到100℃以下。

QYL-2010高效冷卻器：冷卻水從底部進入，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導向管引至法蘭面，順次流過內、外盤管兩個流程，整個過程中樣水和冷卻水進行充分的逆向熱交換。QYL-2010高效冷卻器采用φ10×1.5不銹鋼盤管，有效冷卻面積大，降溫效果好。

對于高溫測點，經過前述的兩級冷卻后，樣水的溫度不高于冷卻水進口溫度1.5℃。

如下優點：

  1、傳熱***是光滑式冷油器的4-5倍，是低肋管式的2.5-3.5倍；

  2、節約材料：比光滑管節約材料15％-25％，比低肋管節約材料20％-40％；

  3、結構緊湊，其緊湊度為50—100m2／m2為光滑管與低肋管的2-3倍；

  4、油阻小：因采用旋流導板，油進入為切向流動，有利干流體運行：

  5、使用壽命長，安裝檢修方便：花蕊翅片管熱膨脹應力小，加上與旋流導板連接為柔性連接，故不存在常見的銅管脹裂，泄漏問題。因其仍為管殼式結構，安裝檢修方便
